2013年4月23日

B&Hで注文した商品にトラブルがあった場合


先日のB&H Photo Videoでの通販の時にちょっとだけトラブルがありました。

Arca Swiss Slidefix QR Camera Plate (150x32mm)を注文したのですが、到着した商品がどうもなんか変(笑)よーく観察してみると、1/4"スクリューが無いのです!こりゃ使えんわなと早速B&Hに連絡。購入から30日以内ならば、返品等の対処をしてくれるので返品許可Return Merchandise Authorization(RMA)番号を4月15日に依頼。翌日にメールがB&Hから送付されてきました。内容は製造会社(Arca-Swiss)と相談後、フォローアップしてくれるという事。


数日後の早朝、国際電話がかかってきて、クレーム内容の確認がありました。そして本日、B&Hからではなく、フランスArca Swissのインターナショナルセクションから1/4"スクリュー3個がEMSで送られてきました。

1週間で問題解決というのは、海外通販では、早い方ではないでしょうか?


ん〜でも、カタログとは何か違うんだよなぁ。。笑

2013年4月16日

Make SONY HVR-A1 from HDR-HC1 ::: PART 3

Analysis of Active Interface Shoe (AIS)

アクティブインターフェースシュー(AIS)の解析


Continue from Make SONY HVR-A1 from HDR-HC1 ::: PART 2

To consider the wire connection from XLR block to HDR-HC1, we analyzed the service manual of HVR-A1. The wire connection (pin assign) of AIS is not open by SONY.  To this end, the detail of AIS had been previously analyzed by some investigators.

XLRアダプターとHC1との接続を考える上で、アクティブインターフェースシュー(Active Interface Shoe:AIS)の結線を調べることが重要になってきました。そこでHVR-A1Jのサービスマニュアルを調べ、どのような結線になっているのかを調査しました。AISの結線に関しては、SONYからは公表されていないので、こういった方法で調べるしかありません。ただ、この件に関しては、海外のマニアな方々がよく調べられていていますのでそちらも参照してください。
This figure is a diagram for the XLR-adapter of HVR-A1. You can see the pin assign of AIS and XLR-adaptor.   Although AIS has 16 terminals (pins), XLR adaptor use only 7 terminals.

下図は、A1J本体のアクセサリーシューとXLRアダプターの配線図です。AISは16ピンの配線ですが、XLRアダプター側は7ピンしか使用していません。





Diagram of CN103 8P (HVR-A1 XLR block) is as follows.  HOTSHOE_ID1 and 2 is used as ID for the recognition of Mic, flash, and other optional staffs and is decided by the register (Ω: ohm value).  Hence, when optimal combination of register is used, XLR block can be recognized by HC-1!

配線を解析をすると、それぞれのピンの意味は下記の表のとおりです。 HOTSHOE_ID1 と2は、マイクやフラッシュ、そのほかのオプションの認識のIDとして使用され、それは抵抗器(Ω:オーム)によって決定されていることがわかりました。すなわち、最適な抵抗器の組み合わせを使えば、ハンディカムのファームウェアを弄らなくても、XLRアダプターはHC-1に認識されるはずです!

Pin assign
Name
Function
機 能
8
SHOE_UNREG_GND Unregulated power grand グランド(−)
7
MIC_FL Microphone signal front left マイク音声 前左
6
MIC_GND Microphone signal grand マイクグランド(ー)
5
MIC_FR Microphone signal front right マイク音声 前右
4
HOTSHOE_ID2 HOTSHOE ID2 ホットシューID2番
3
HOTSHOE_ID1 HOTSHOE ID1 ホットシューID1番
2
SHOE_UNREG Unregulated power (7.4V DC from battery) 制御されていない電源(電池から直接出力 される7.4V DC)
1
NC not use 未使用

Disassemble XLR block of HXR-NX70.
HXR-NX70のXLRアダプターの分解

To analyze the register value of HOTSHOE_ID 1 and 2 in XLR block of HXR-NX70, we disassembled XLR block. Therefore, the value of each register was the same of XLR block in HVR-A1 (HOTSHOE_ID 1 was 0Ω and HOTSHOE_ID 2 was 22kΩ).  Hence, these value should be changed other value if you want to use this XLR block for sony Handycam.  The change of registers is not necessary if you want to use this XLR block for only DSLR camera.

HXR-NX70用のXLRアダプター内部にあるHOTSHOE ID用の抵抗値を調べるために、XLRアダプターを分解しました。その結果、ID1、ID2の値はA1Jと同じ HOTSHOE_ID 1 は 0Ω で HOTSHOE_ID 2 は 22kΩでした。すなわち、この結果からID1とID2の抵抗を他の物に変更しなければHC1に認識されないわけです。

ただ、5D mark II/III等のDLSR用だけに使用するならば、抵抗を変える必要はありません。SONYのハンディカムでAIS(MISも?)を経由して音声信号を入力する場合(例えばマイク端子が無いハンディカム等は、事実上この方法しか外部音声入力の手段が無いため)のみ必要になります。



HOTSHOE_ID1, HOTSHOE_ID2

How to recognize the microphone to Handycam.  In this issue, we analyzed the registers value of AIS microphone. We disassembled AIS microphone (SONY ECM-HST1) and analyzed the registers value.
Therefore, HOTSHOE_ID 1 was 470kΩ and HOTSHOE_ID 2 was 150kΩ.

純正オプションのマイクはハンディカムにどのようにして認識されているのでしょうか?それを解決する方法は簡単で、純正オプションのマイクを分解してIDの抵抗値を調べればOK。

というわけで、手持ちのSONY ECM-HST1を分解して調べてみると、HOTSHOE_IDの抵抗は470kΩ、HOTSHOE_ID2の抵抗は150kΩという事がわかりました!!すなわち、AISに接続したオプション機器をマイクと認識させるためには、この抵抗値をハンディカムに認識させてあげれば良いのです。いや〜実にアナログな方法なんですね〜。

SONY 外部ステレオ外部マイク ECM-HST1の内部構造

Main parts and wire ring

Well, we deeply considered that how to make the wiring for the hybrid connection between SONY AIS and DSLR.  If purpose is only DLSR,  wiring is very simple and is as follows.

さて、ここからが重要です。配線をどうするか非常に悩みました。DSLR用だけの用途ならば、HOTSHOE_ID関係の配線は全く無視して、電源と音声ケーブルを接続すれば完成です。AISのケーブルを途中で切断し、下図のように配線すればOKなのです。


AISの末端部分のコネクター。XLRアダプター側とは異なり、未使用のケーブルも接続されている。

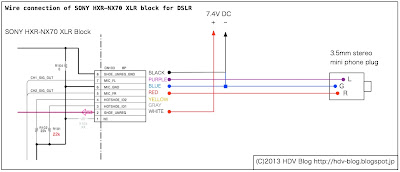

DSLR専用のXLRアダプターの結線図。配線の各色はXLRアダプターに付属しているケーブル内部にある配線の色を示します。

In our case, we did not want to modify the AIS cable because obtaining of this cable was difficult and expensive.  So, we wanted to make the original cable and wanted to obtain the CN103 8P male connector and female connector.

CN103 8P male connector is used for the terminal of external AIS connection. CN103 8P male connector is 1mm pitch terminal. We found the this product company in Taiwan (JOINT TECH).  JOIN TECH is the one of the provider for SONY parts, therefore a connector for CN103 may be A1001H-8P-1.

We next found distributor for these parts in Poland (TEM: Transfer Multisort Elektronik) and obtained these parts.  You should buy A1001H-8P-1A1001-TPE, and A1001WR-S-8P.

ただ今回の場合、AISケーブルを切断して接続するのは辞めました。なぜならば、AISケーブルだけでは販売されていないため、入手は大変困難なためです。そこで出来る限りオリジナルのケーブルを生かしつつ、独自で配線をする手段を選択しました。

AISケーブルのXLRアダプター側は、1mm ピッチの8ピンコネクターで接続されていました。このコネクターの入手が、この改造の鍵を握っているといえるでしょう。インターネットを探していると、このコネクターは台湾のJOINT TECH社製の物とわかりました。

次に、パーツの入手先を探していたところポーランドのTEM: Transfer Multisort Elektronik社(日本でいう秋月電子通商や千石電商みたいなパーツ屋さん)から海外通販で購入することが可能という事が分かり、CN103にジョイントするコネクタのA1001H-8P-1、これに使用するコンタクト(ピン)のA1001-TPE、それからCN103相当品(XLRアダプターの基盤に付いているコネクター)のA1001WR-S-8Pも合わせて取り寄せました。DHL便で発送されるので、遥かポーランドからでも2〜3日程度で商品は到着しました。
#日本圧着端子製造㈱でも似たような端子を販売していますが、同じものかは分かりません。


 A1001H-8P-1


A1001-TPE


A1001WR-S-8P


So, this is the final version of wire ring for "hybrid" type cable.  We used LAN cable (category-6, TIA/EIA-568 B LAN Cable, AWG28 X 8 wire included) for wire ring from XLR block to the distribution box. The distribution contained 3.5mm stereo mini phone plug, power cable, and registers.  From distribution box, SONY original AIS cable was pulled out.

下図は、ハイブリッド用の最終配線図です。XLRブロックから分配ボックスまでは、ELECOMのカテゴリー6のLANケーブル LD-GBSシリーズを使用しました。これは、結線が物凄く細く、AWG28 x8本のケーブルで構成されています。

1mmピッチ 8ピンのCN103コネクターにジョイントするA1001H-8P-1 コネクター及びピンはAWG28より細いケーブルではないと作成することができません。1mmピッチ・AWG28の非常に細い圧着端子を作成するのは結構難しいですよ〜。VESSEL ワイヤーストリッパー No.3500E-2ENGINEER 精密圧着ペンチ PA-09があると楽に作成できます。


分配ボックス内部には、3.5mmのステレオミニフォーンプラグ、電源用コード、HOTSHOUE_ID認識用の抵抗2種類、そしてSONY オリジナルのAISケーブルに分岐するためのコネクターを設置しました。



Assembly

圧着端子を作成。1.0mm Pitch, AWG28の端子の加工は難しい。。
LANケーブルで作成した自作ケーブル
XLRブロック内部のCN103 8ピンコネクタに自作のコネクタを接続。
female コネクタの作成
femaleコネクタの完成品
3.5mm stereo mini phone plug

The power supply for XLR block was obtained from SONY (Info-lithium M Type.  e.g. NP-QM71D) or Canon (LP-E6 for EOS 5D2/3) lithium ion battery (7.4V DC). This method is comfortable and convenience and the battery can be shared with camera.

To obtain power from battery, we used modified very cheap ($10!!) Canon / SONY mobile battery charger (Synergy Charger).

XLRアダプターの電源は、SONYのインフォリチウム電池 Mシリーズ(例:NP-QM71D等)またはキヤノンLP-E6(EOS 5D2/3)の電池から得られるようにしました。この方法は、電源が非常に強力で、さらに入手しやすいこと、さらに使用するカメラと同じバッテリーを使うので、電池を共通化することが可能です。

リチウムイオン電池から電源をとる方法としては、ikanのBP2T-E6とかPRO-XのXP-12-S DC-DCアップコンバーター側面にある7.2V出力端子を利用する方法などありますが、今回はできるだけ汎用品を利用したいために、1000円程度で販売されている格安のモバイルチャージャーを改造し、リチウムイオン電池から電源をとりつつ、配線や抵抗、コネクター関係一式を収納させる分配ボックスとして機能させました。

$10 mobile battery charger for CANON
わずか1000円の充電器です

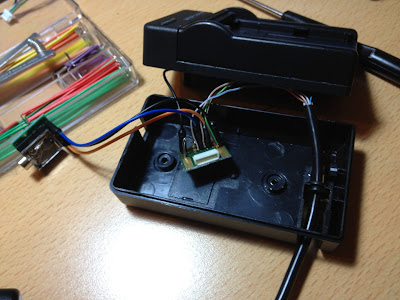

Removed inside parts
分解して中身を取り除きます。
部品を配置します



Put the standard accessory shoe bracket on the bottom of box
分配BOXの裏側に標準アクセサリーシューブラケットを設置

Completed!

ようやく完成しました!
いや〜ここまでホントに長かった。。。








バッテリーの大きさですが、キヤノンのLP-E6を使用したものが一番コンパクトかつ軽量で運用が可能です。ただ、このバッテリーと分配ボックスがXLRアダプタよりも大きくなってしまうので、もう少し小さい形で運用が出来ればと思っています。








Function
機能

The function of this unique XLR block has same function of XLR audio adaptor SONY HXR-NX70 and XLR-K1M.

Overview

The adapter features two XLR channels with separate controls, providing recording level adjustment, attenuation and wind noise reduction. Mic/Line input switching for each channel is also provided to simplify post-shooting editing.

Record Sound Accurately

Two mic/line input channels help you capture detailed recording levels and control low frequency sound.

Choose Your Microphone

Enables users to utilize their favorite recording microphone. Sensitivity and directivity controls are also onboard.  Phantom power - User can use mic that doesn't hold batteries as Sony's XLR Box able to supply power to mic via XLR terminal

Audio Level Controls

The audio level controls can be used in real time, offering detailed setting options.

Specifications

Input Connections

2 x XLR balanced - Mic/Line

Output Connection

1) 3.5mm stereo mini phone plug
2) Active Interface Shoe (AIS)


More detail, please see XLR-K1M user's manual.



このXLRアダプターの機能は、HXR-NX70付属の物およびXLR-K1Mと全く同等の機能を有します。2chオーディオレベルの自動調整、マニュアル調整、アッテネーター、風邪音低減切り替えスイッチも各チャネルで動作します。以下、XLR-K1Mの説明より引用です。

特長

プロ用標準形式であるXLR端子に対応するアダプターは、幅広いプロ用マイク(モノラル・ステレオ、コンデンサー・ダイナミック)が装着可能。また、バランス伝送接続が可能な二芯シールド構造のXLRケーブルで、ノイズを低減。高音質でクリアな音を録音できます。
2チャンネルまでのマイク・ライン入力ができ、ミキシングした音声の直接ライン入力が可能。さらに、撮影意図やマイクの性質に合わせて、入力の録音レベルやアッテネーター、MIC/LINE切り替え、風音低減をそれぞれ独立して設定可能。オーディオセッティングを細やかに調整できます。
使用方法は、XLR-K1Mの取扱説明書を御覧ください

To be continued...

2013年4月14日

Make SONY HVR-A1 from HDR-HC1 ::: PART 2


Next, we attempted to work SONY XLR block on the pseudo-HVR-A1.  XLR block of HVR-A1 plugs into the SONY original device "active interface shoe (AIS)".  AIS is unique device and easy for the consumer users but it is not comfortable for the professional users.  You can buy an original XLR adaptor of HVR-A1 (part# A-1133-621-A) but it is very expensive! The price is 28,800 JPY.

さて、HC1にアクセサリーシューを取り付けたら、今度はXLRブロックの購入です。A1JのXLRアダプタは、ソニーオリジナルアクセサリーシューの「アクティブインターフェースシュー:AIS」という、一般ユーザーにはとっても便利だけど、プロやオタク(誰?俺か?w)にとってはとっても厄介で使いづらいアクセサリーシューに取り付けて動作する。

ただ、音声信号と電源をAIS一本のケーブルで供給できるため、エンドユーザーは何も考えずただケーブルを接続したらOKという簡単なデバイスでもある。このA1J用XLRアダプターはパーツとして購入出来ます(部番A-1133-621-A)(マイク別)。お値段29,000円。


XLR block of HVR-A1

During  web searching, I found other XLR blocks!!   First one is XLR block for the SONY HXR-NX30.  Part# is A-1844-926-A. The price is 10,740 JPY.
しか~し!みんな大好きSystem 5さんのWEBを覗いていたら、なーんとA1J以外にもAISに接続するXLRブロックが、部品として調達ができるじゃないですか!最初に目をつけたのは、HXR-NX30用のXLRブロック


こちらはA1Jのアダプタの約1/3の価格の
10,740円。(マイク別)

XLR block of HXR-NX30
Another one is the XLR block for HXR-NX30. Part# is A-1825-588-A.  The price is 9,000 JPY!!! Very very cheap!!!!

さらに探していたら、今度はHXR-NX70J用のXLRブロック(部番A-1825-588-A)を発見。

価格はなんと驚きの1万円を切っての
9,009円でのご提供(マイク別)!!!
ちょちょ、、安すぎやしません?


XLR block of HXR-NX70



In contrast, this fanny XLR block is XLR-K1M for α99 (SLR-A99V), NEX-6, DSC-RX1, NEX-VG30, NEX-VG900, and HDR-PJ790V.   Interface is the "multi interface shoe (MI / MIS)" which is different device from AIS (but if you use SONY ADP-MAC, MI is compatible to AIS).  However, this XLR block is very very expensive!!!  (70,000 JPY included ECM-XM1 microphone).

ところでー・・・・ソニーなDSLRのユーザーさんならご存知、SONY DSLRフラッグシップ機のα99用に発売されたXLR-K1Mというのもあります。こいつはAISではなく、最近開発されたマルチインターフェースシュー(MI / MIS)とかいう、またまたS●NYさんお得意の囲い込み芸のインターフェースシューに対応しているブツ。


このK1M。お値段は10,000円の安物wマイクをお付けして、今日見ていた方々に特別のご奉仕価格(嘘)
80,000円でご提供!!!!

本体だけだったら70,000円!!



たかーーーい!!!


ムムム?NX70用もNX30用もK1Mも見た目一緒!!!恐らく全く機能が同じで若干のパーツが違うだけのブツなのに60,000円の差はなんなんでしょ?

インターフェースシューの価格?いや、そうじゃないでしょ。では、なんなんでしょうねぇ?(`o´)



So, we selected XLR block for HXR-NX70.  The function of XLR block for NX70 might be same to other type blocks.

というわけで、NX70用のXLRブロックをHC1改のエセA1Jに取り付けるという、世界で誰もやっていないという、はっきり言って人柱以上の危険性があるアダプタを調達し、実験することにしました。


Initially, we test HXR-NX70 XLR block installed into pseudo-HVR-A1 (internal function was HDR-HC1), XLR block could not to be recognized by camcorder.  This is normal state because original HDR-HC1 can not recognized HVR-A1 XLR block.

まず最初に購入したHXR-NX70のXLRアダプタを改造したHC1のAISにインストールし、電源を入れてみるも認識されません。しかし、これは正常な動作で、A1JのXLRアダプタもHC1には認識されません。



Therefore, we tried hacking HC1 firmware using "RM-95 Adjustment remote commander".  This jig is special tool for SONY official  service jig.  Most important point is;


See HVR-A1 service manual section 6 page 123 "3-6. XLR ADAPTOR ADJUSTMENTS"
1. XLR Adaptor Detect Check
Data of page: 7 address: 09 is “09”

This setting of HC1 is different!!!

まず、ワタクシは最大の禁じ手?であるHC1のファームウェアを弄ることに挑戦しました。ここに古いソニーのリモコンRM-95があります。しかし、これ、普通のリモコンじゃないんですよ。左上にNOR⇔ADJと書いてあります。LANCに接続すると、ファームウェアを弄ることができる魔法のリモコンなのです!!


では、HC1とA1Jとどこが違うのか?HC1とA1Jのサービスマニュアルをとにかく比較しまくった結果、ある相違点を発見!

それはA1Jのマニュアルに「3-6 XLR ADAPTOR ADJUSTMENTS」「XLR Adaptor Detect CHeck」=XLR アダプター検出チェックという項目があり、その値がHC1とA1Jで異なるのです!!!これだ!!!これに間違いない!


RM-95 Adjustment remote commander

RM-95 Adjustment remote commander

RM-95 Adjustment remote commander

Ummmm..  We could not change its firmware.  The data might be locked......

しかーし!なぜかファームウェアを書き換えることができません!!!
ファームウェアのこのブロックがロックされているのでしょうか?

So, we know some information for modification of firmware.  This site is Taiwanese web site. Moreover,  this German site is written more detailed (but already closed the contents). 5y ago, I made RM-95 emulator with Windows 95 and then tried modify of firmware.  Therefore, my HC-1 was broken :-p

ところで他にも色々なファームウェアの改造点があります。台湾のマニアな方々の掲示板に色々掲載されております。さらに、閉鎖されてしまったドイツ人のサイトには、もっとマニアな改造方法が書いてあります。

私、その当時RM-95なんていうものは持っていなくて、サイトにもあるWindows 95で動作するRM-95エミュレーター(RM95DUMP.EXE)を使ってHC-1を色々弄っていました。その結果がPART1にもあったこれです(笑)


Because I spend a lot of time in the hacking of firmware, I changed the plan for the direct recognition of XLR-block to HC1.
Firmwareの改造でとても時間をかけてしまったので、AISを使ってXLRアダプタを直接認識させる事はひとまず諦めました。

2013年4月9日

Make SONY HVR-A1 from HDR-HC1 ::: PART 1


Introduction


In the middle of 2005, SONY HDR-HC1(HDR-HC1E,HDR-HC1U) was dropped to the consumer camcorder market and was the first consume HDV camcorder. Presently, SONY dropped HVR-A1 (HVR-A1J, HVR-A1E, HVR-A1U, HVR-A1P, HVR-A1C, HVR-A1H) professional camcorder.  Especially, XLR microphone adapter was installed.

Although A1 is professional camcorder, many TV production is using A1 for the TV product.   However, I don't know how many number of HC1 is still working in the hand of consumer users because HC1 had some mechanical trouble which was reported from many users. So, the significance of being of HC1 disappeared.....

To make A1, tough guys tried hacking the HC1 firmware modification because the A1 was similarly appearance and function of HC1. However, only a few guys could hack of HC1.   Eight years elapsed,  here we are trying to make A1 from HC1 using other approach.    Moreover, this hack has some possibility to add the external XLR microphone devices for DSLRs and recent SONY Handycam camcorders.


SONY HDR-HC1は2005年7月に民生用として最初に誕生したHDVカメラです。程なくして業務用としてXLRアダプタが搭載されたHVR-A1Jが9月に登場し、発売から8年経過した現在でも(性能は別としてw)現役で活躍しているロングセラー機となっています。

現在、コンシューマー機のHDR-HC1がどれだけのユーザーに使われているのかは全く判りませんが、様々なトラブルが発生し、さらに最近のDSLR機ブームによってその存在価値は殆ど無くなっているに等しいと思われます(泣)。

ところで、A1Jの外観がほとんどHC1と同じだったため、なんとかしてHC1をA1Jに改造しようと試みる猛者がいたんですね。実際、ファームウェアを書き換えたり、いろんな事を試したりされましたが、(当たり前でしょうが・・)実際に改造できた人は殆ど居なかったと思われます。

2008年当時、猛者の後追いをしてfirmwareを弄っていたら、大事なHC-1がお逝きなられました orz
一番高いメインボードのTT-001基盤の中古品を供給してもらい、なんとか3万円で復帰しましたが。。。


あれから8年が経過した今日、別のアプローチでHC1からA1Jを作るプロジェクト(んな大げさなモノではないww)を開始しました! しかもこのカスタマイズは、EOS 5D mark II/IIIなどのDSLRや最新のハンディカムにXLR外部マイクを搭載できるというウルトラC的な使い方も用意しました(つーか、こっちがメイン)!
